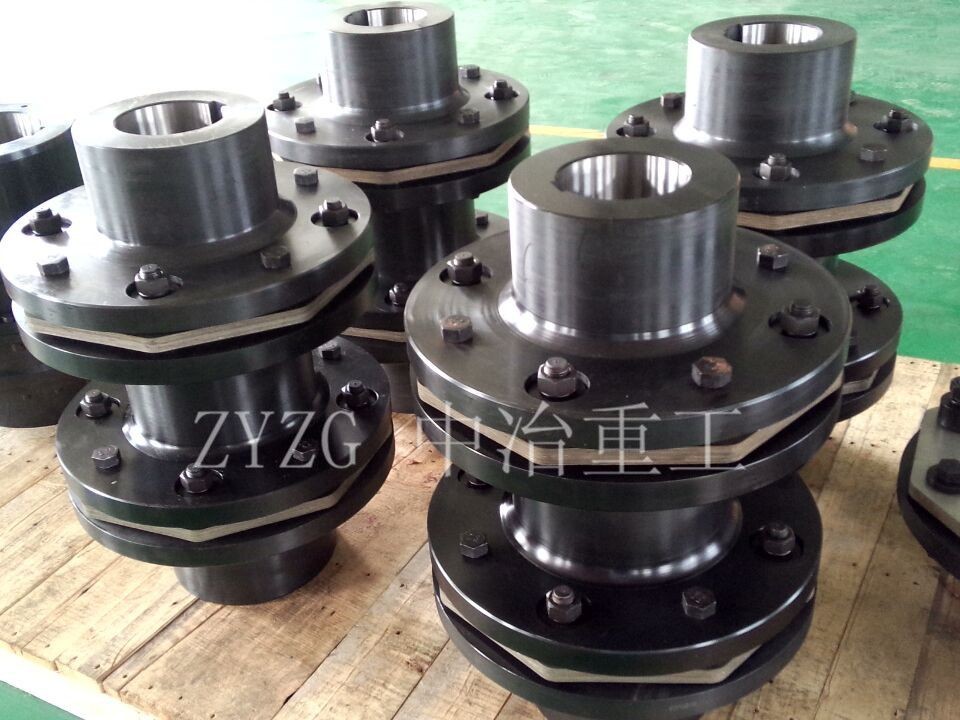

膜片是膜片聯軸器的關鍵元件，膜片工作時處于復雜的受力狀態，其使用壽命決定了膜片聯軸器的正常使用壽命。兩端連接孔端拉伸斷裂和膜片受力失穩，彎曲變形是膜片損壞常見的表現形式。螺栓組使用于頻繁啟動的大載荷工作狀態，一旦有大于該螺栓所能承受的工作應力就會引起疲勞而發生斷裂。
膜片聯軸器的安裝要嚴格控制安裝度，減小兩半聯軸器之間的角偏差、徑向偏差和軸向壓縮或拉伸，嚴格控制聯軸器的動平衡度、減少振動，從而減少螺栓組所受的交變循環應力，要控制安裝螺栓的預緊力在規定范圍內。聯軸器工作現場，要安裝振動檢測裝置，出現異常及時報警，避免產生短期過載。
在工作時轉矩從主動法蘭盤輸入，經過沿圓周間隔布置的主動傳扭，螺栓將轉矩傳輸至金屬膜片，再由膜片通過從動螺栓傳至從動法蘭盤輸出。合金膜片組產生彈性變形來實現聯軸器的撓性傳動，利用膜片的柔性來吸收輸入輸出軸之間的相對位移，從而補償傳動軸系各個連接部分中，由各種因素引起的殘余不對中。
在普通膜片聯軸器的結構上引入關節軸承，加強了通過薄金屬片的彈性變形來補償角位移和軸向位移的能力。聯軸器是一種標準化的傳動件，其功能是將兩設備的軸連接起來。導出機構輸入、輸出角速度與角加速度的表達式，導出連桿的角速度與角加速度的表達式。
